welke draden op welke plaats?

[ster100]

welke draden op welke plaats?

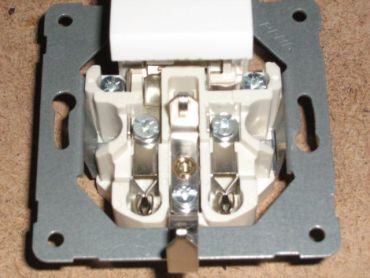

zie bijlage



[@$]

Het ligt er aan wat de functie van deze combinatie wordt. Maar in ieder geval moet blauw rechtsonder en bruin linksonder. Als je deze schakelaar als enkele schakelaar gaat gebruiken kun je de zwarte draad op de linkse of rechtse aansluiting bovenin zetten. Als je hem gaat gebruiken als wissel(hotel)schakelaar moeten de 2 zwarte draden die naar de andere schakelaar gaan op de bovenste 2 aansluitingen worden gezet.Deze schakelaar kan niet worden gebruikt als wisselschakelaar waarbij de 3e zwarte draad ook hier uitkomt. Het is een heel verhaal maar ik denk dat het wel te begrijpen is.
Succes!
